مائیکرو سلکا پاؤڈر اور مائیکرو سلکا پاؤڈر میں کیا فرق ہے؟

چھوٹے کوارٹج پاؤڈر کے ذرات: عام طور پر، کوارٹج (سلیکان ڈائی آکسائیڈ) کا مواد بہت زیادہ ہوتا ہے، 99% سے اوپر، اس لیے اسے سلیکا مائیکرو پاؤڈر کہا جاتا ہے۔

سلیکا مائیکرو پاؤڈر ایک وسیع پیمانے پر استعمال ہونے والا غیر نامیاتی غیر دھاتی مواد ہے جس میں عمدہ ڈائی الیکٹرک خصوصیات، کم تھرمل ایکسپینشن گتانک، اور اعلی تھرمل چالکتا ہے۔ سلیکا مائیکرو پاؤڈر مصنوعات کی سیریز خالص کوارٹج پاؤڈر سے تیار کی جاتی ہے جو اعلی درجے کی سپر فائن پیسنے کی تکنیک کے ذریعے پروسیس کی جاتی ہے۔ اس میں اعلیٰ سفیدی، باریک ذرات، مناسب ذرہ سائز کی تقسیم، سطح کا بڑا مخصوص رقبہ، معطلی کی عمدہ کارکردگی اور اعلیٰ پاکیزگی کے فوائد ہیں۔ یہ وسیع پیمانے پر کوٹنگز، پینٹس، چپکنے والی اشیاء، سلیکون ربڑ، صحت سے متعلق کاسٹنگ، ہائی گریڈ سیرامکس، ایپوکسی رال پاٹنگ میٹریل، اور عام برقی آلات اور ہائی وولٹیج اجزاء کے لیے موصلیت کاسٹنگ مواد، پلاسٹک پیکیجنگ میٹریل اور انٹیگریٹڈ کے لیے پوٹنگ میٹریل میں بڑے پیمانے پر استعمال ہوتا ہے۔ سرکٹس، پاؤڈر کوٹنگز، ویلڈنگ الیکٹروڈ کی حفاظتی پرتیں، اور دیگر رال فلرز۔

سلیکا مائیکرو پاؤڈر بھوری رنگ میں ظاہر ہوتا ہے، کروی ذرات کے ساتھ جو انتہائی باریک ہوتے ہیں، بہترین ذرات {{0}}.01 μm سے کم ہوتے ہیں اور اوسط ذرہ سائز 01-0.3 μm ہوتا ہے۔ کمرے کے درجہ حرارت پر، یہ آسانی سے ڈھیلے بلاکس بناتا ہے جس میں اعلی جیلنگ اور جذب کرنے کی صلاحیت ہوتی ہے۔ یہ ہائیڈرو پاور انجینئرنگ، ریفریکٹری میٹریل، ہائی ویز، پل، ٹنل، کیمیکل سیرامکس، ربڑ اور دیگر صنعتوں میں بڑے پیمانے پر استعمال ہوتا ہے۔

سیلیکا مائیکرو پاؤڈر کی کیمیائی ساخت اور مواد:

سیلیکا مائیکرو پاؤڈر کی کیمیائی ساخت اور مواد:

SiO2٪3a 92.8٪25

Al2O3٪3a ٪7b٪7b2٪7d٪7d.76٪ 25

Fe2O3٪3a ٪ 7b٪7b2٪7d٪7d.52٪ 25

CaO٪3a ٪7b٪7b0٪7d٪7d.31٪25

MgO٪3a ٪7b٪7b0٪7d٪7d.53٪ 25

C: 1.5%

K2O: 2.2%

Na2O٪3a ٪ 7b٪ 7b1٪7d٪7d.58٪ 25

اگنیشن پر نقصان: 0.8%

سلکا مائیکرو پاؤڈر کی پارٹیکل سائز ڈسٹری بیوشن:

0-0.3 μm: 44.8%

0.3-0.5 μm: 20.2%

0.5-0.7 μm: 14.6%

0.7-1 μm: 14.4%

1-5 μm: 10.7%

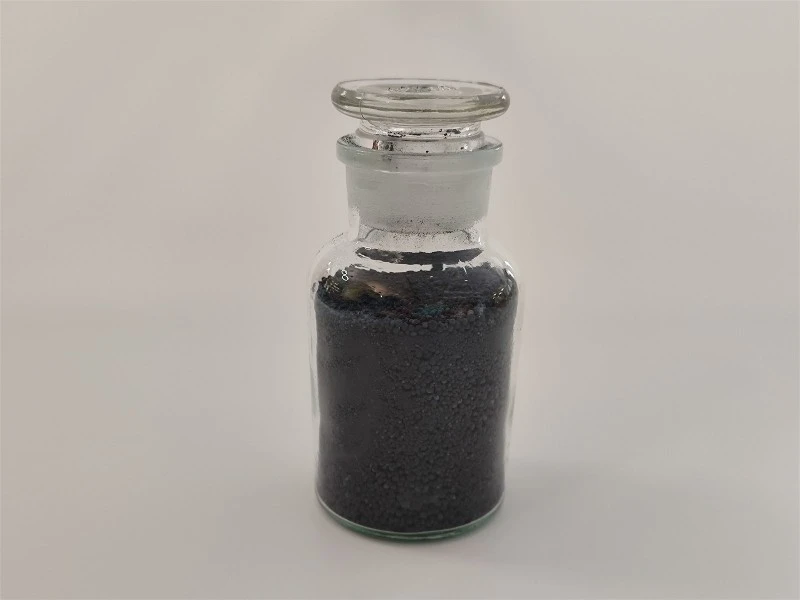

مائیکروسیلیکا (سلیکا فیوم): مائیکروسیلیکا، یا سلیکا فیوم، سلکان ڈائی آکسائیڈ (SiO2) کی ایک بے ساختہ، پاؤڈری شکل ہے جسے فیروسلیکون اور صنعتی سلکان کی پیداوار کے دوران فلو گیس سے خاص طور پر تیار کردہ ڈسٹ کلیکٹرز کا استعمال کرتے ہوئے جمع کیا جاتا ہے۔ مائیکروسیلیکا کا اوسط ذرہ سائز 0 ہے۔{2}}.15 μm ہے، جو سیمنٹ کے اوسط ذرہ سائز سے کئی سو گنا چھوٹا ہے۔ اس کی سطح کا ایک مخصوص رقبہ 15-27 m2/g ہے اور سطح کی مضبوط سرگرمی کو ظاہر کرتا ہے۔

بوریڈا کی سلکا مائیکرو پاؤڈر کی درجہ بندی: SiO2 مواد کی بنیاد پر، بوریڈا اپنی مصنوعات کو تین خصوصیات میں درجہ بندی کرتا ہے: 85%، 90%، اور 95%۔ ان کی جسمانی خصوصیات اور کیمیائی مرکبات درج ذیل ہیں:

1. سیلیکا مائیکرو پاؤڈر کی بنیادی جسمانی خصوصیات:

• فارم: امورفوس الٹرا فائن (غیر کرسٹل لائن) پاؤڈر
• عام رنگ: سرمئی سفید (قدرتی طور پر سفید، بڑھتی ہوئی کثافت کے ساتھ سیاہ ہو جاتا ہے)
• مخصوص سطح کا علاقہ: 15-27 m2/g
• ڈھیلا بلک کثافت: 150-200 کلوگرام/م3
• سرگرمی انڈیکس: 85% سے زیادہ یا اس کے برابر
• پانی کی طلب کا تناسب: 125% سے کم یا اس کے برابر

2. سیلیکا مائیکرو پاؤڈر کی بنیادی کیمیائی ساخت: بنیادی کیمیائی جزو SiO2 ہے، جس کا مواد 85-95% ہے۔ دیگر عناصر میں Fe2O3، Al2O3، CaO، K2O، Na2O، MgO، اور C شامل ہیں۔

اپنی بہترین اور منفرد طبعی اور کیمیائی خصوصیات کی وجہ سے، یورپ، امریکہ اور جاپان کے ترقی یافتہ ممالک 1980 کی دہائی سے اعلیٰ کارکردگی والے کنکریٹ، انتہائی مضبوط سیمنٹ، ریفریکٹری میٹریل اور دیگر شعبوں میں مائیکروسیلیکا کی تحقیق اور اطلاق کر رہے ہیں۔ انہوں نے مائیکروسیلیکا کے لیے مختلف ایپلی کیشن فیلڈز میں یکے بعد دیگرے معیار کے معیارات مرتب کیے اور نافذ کیے ہیں۔ فی الحال، عالمی منڈی میں مائیکروسیلیکا کی پیداوار اور فروخت کا حجم تقریباً 500,000-600,000 ٹن سالانہ ہے، جو بنیادی طور پر اعلیٰ طاقت والے ریفریکٹری مواد اور تعمیراتی صنعت (اعلی طاقت والے کنکریٹ اور سیمنٹ کی مصنوعات میں استعمال ہوتا ہے) )۔ ferrosilicon الائے، دھاتی سلیکون، اور زرکونیم آکسائیڈ کی صنعتوں کے ضمنی پروڈکٹ کے طور پر، وسائل محدود ہیں، اور غیر ملکی مارکیٹ کی سپلائی مانگ سے کم ہے۔
